📠 Le Pantélégraphe de Caselli : le premier réseau d’images avant le fax

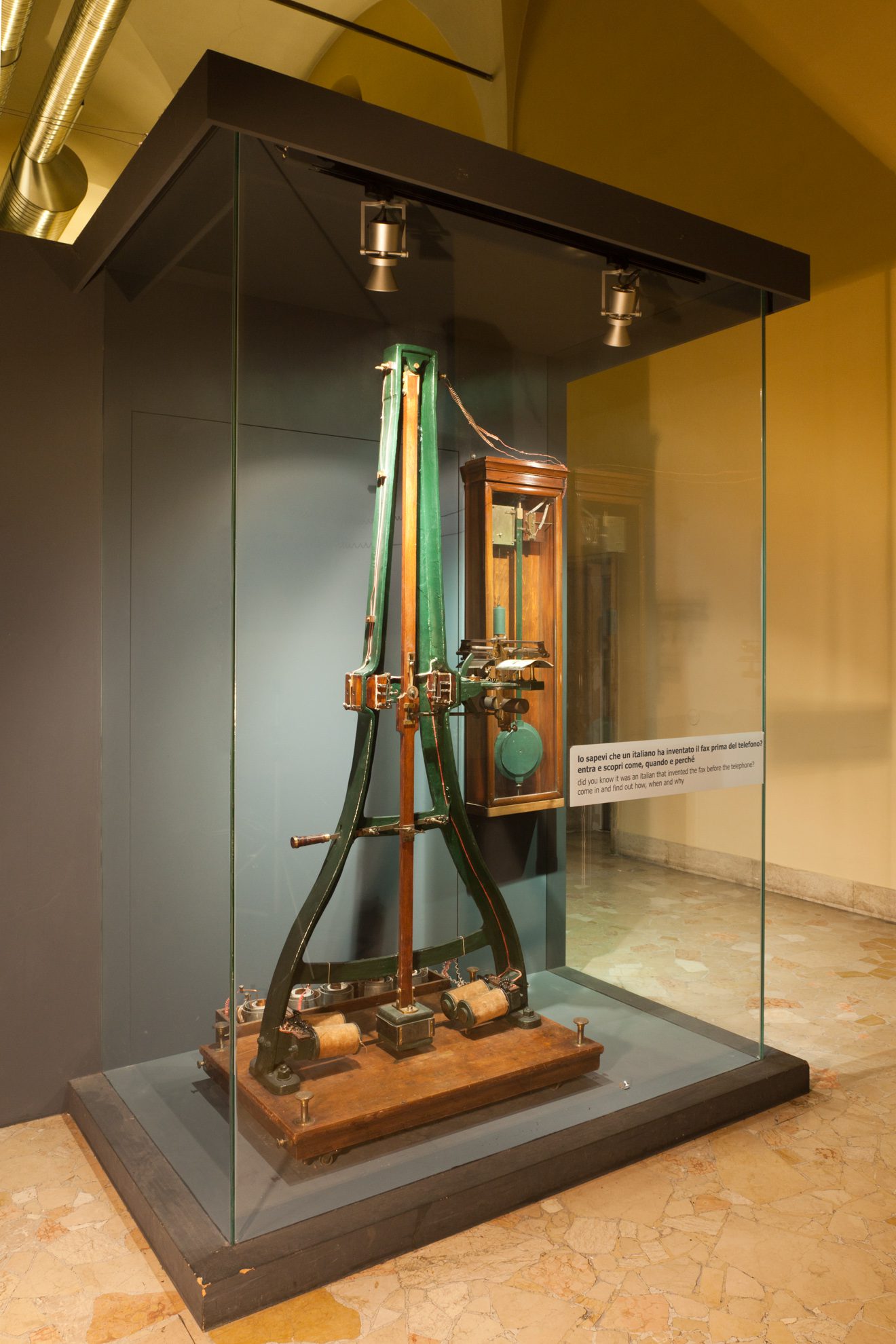

Un télégraphe Morse transmet des lettres transformées en points et traits. Le pantélégraphe de Giovanni Caselli poursuit une autre idée : transmettre directement la forme d’une écriture, d’une signature ou d’un dessin. Dans les années 1860, cette machine ouvre la voie à la télécopie, plus d’un siècle avant l’arrivée des fax de bureau.
📨 Morse ou image : deux façons de télégraphier
Le télégraphe électrique classique impose de convertir un message en code Morse, puis de le décoder à l’arrivée. Il est très efficace pour une dépêche courte, mais ne restitue ni une signature ni un croquis. Le pantélégraphe répond précisément à cette limite : le destinataire reçoit une copie graphique du document initial.
Cette différence paraît simple, mais elle change complètement la chaîne de transmission. Il ne suffit plus de faire circuler un signal. Il faut explorer une surface, traduire ses traits en variations électriques et reconstruire le dessin sans décalage à l’autre extrémité.
🧭 Synchroniser deux machines distantes

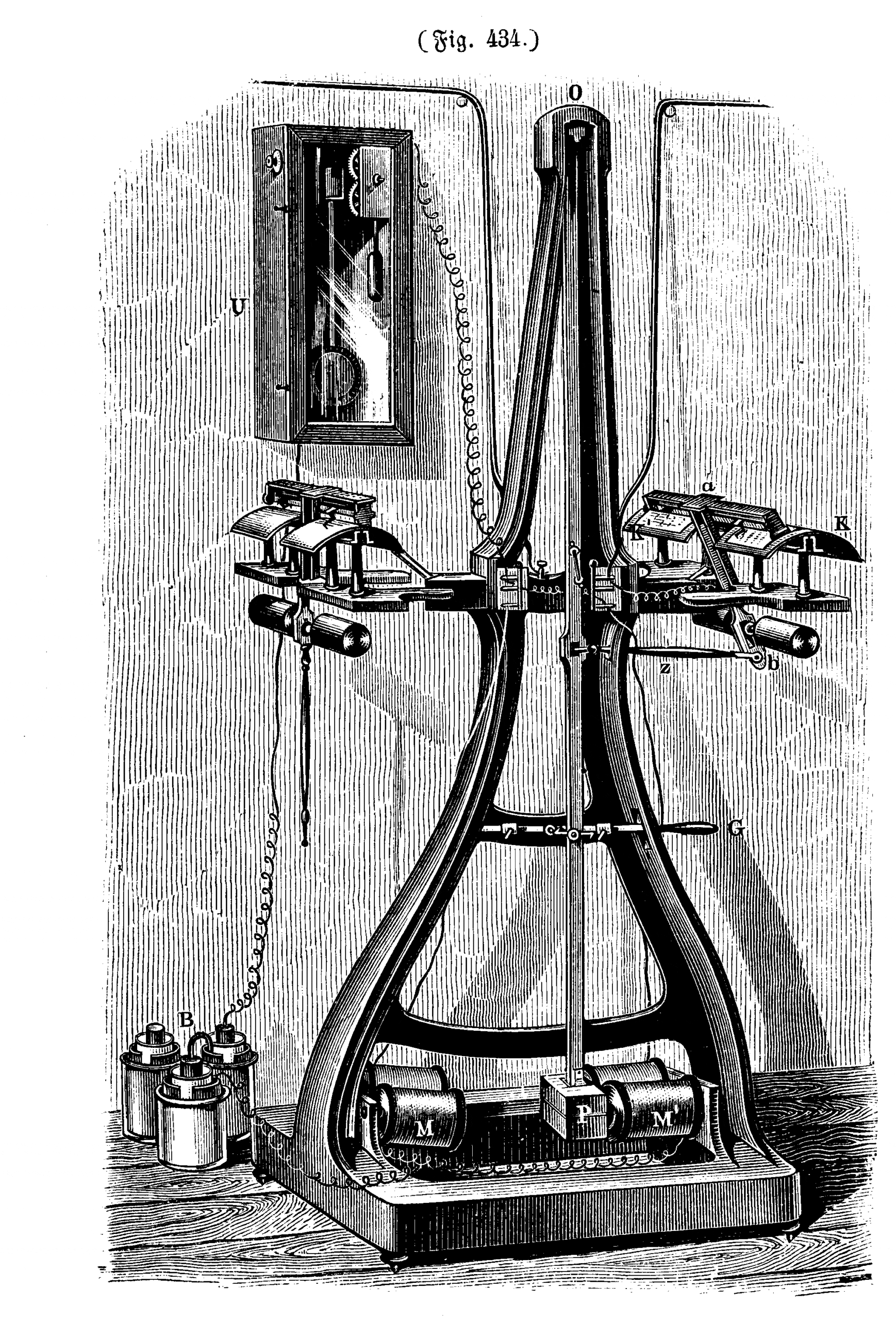

Le défi majeur du pantélégraphe est la synchronisation. L’appareil émetteur et l’appareil récepteur doivent parcourir deux feuilles au même rythme et dans le même ordre. Caselli s’appuie sur une mécanique à pendules et sur des réglages de précision pour coordonner le balayage des deux stations.
Vu avec nos repères actuels, le problème est familier : deux systèmes distants doivent partager la même horloge et lire une même grille ligne par ligne. Si l’un prend de l’avance ou du retard, l’image devient illisible. Cette contrainte se retrouve plus tard dans la télévision , la télécopie et les transmissions d’images numériques.
🔬 Du document au signal électrique
La feuille d’origine était préparée avec une encre isolante sur un support conducteur. Un stylet l’explorait ligne après ligne. Là où le support restait conducteur, le courant circulait. Là où l’encre isolante formait un trait, il était interrompu.
À la réception, un second stylet balayait un papier préparé chimiquement. Les variations du courant provoquaient une réaction électrochimique qui révélait le tracé. La machine réalisait donc quatre opérations successives : lecture du document, conversion en signal électrique, transmission par fil et reconstitution de l’image.
🚆 Paris-Lyon : un service de documents à distance
- 📅 En 1860, Caselli expérimente son procédé sur la liaison télégraphique Paris-Amiens.
- 📜 Un brevet français est obtenu en 1861.
- 🏛️ Avec l’appui de Napoléon III, un service commercial est mis en place entre Paris et Lyon au milieu des années 1860, puis prolongé vers Marseille.
- ✍️ En 1866, plus de 4 800 dépêches sont transmises entre Paris et Lyon.
Ce service répond à un besoin très concret : envoyer un document dont l’apparence fait partie de l’information. Une lettre manuscrite, une signature ou un dessin ne doivent plus être recopiés ni interprétés par un opérateur intermédiaire.
📻 Ce que Caselli annonce encore
Le pantélégraphe disparaît parce qu’il reste cher, encombrant et difficile à maintenir face au télégraphe Morse. La moindre désynchronisation des horloges à distance déformait complètement l’image, rendant ce système mécanique trop fragile. Pourtant, son principe survit. Balayage, synchronisation, codage d’une image et restitution à distance sont les fondations de la télécopie. Pour les radioamateurs, l’idée fait aussi écho à la SSTV : une image est découpée, transmise sous forme de signal, puis reconstruite par le récepteur.
🎥 Vidéos à voir
La vidéo YouTube ci-dessous présente le fonctionnement du pantélégraphe :
🎬 Caselli et l’invention du pantélégraphe, Fondation Napoléon, durée annoncée : 2 min 33.
